常見的泡罩包裝多以PVC硬片、PVDC涂覆片、PVC/PE復合片材等材料作為發泡材料，熱塑成型為固定形狀的硬片。鋁箔為覆蓋材料，可觸屏式鋁箔是最廣泛應用的覆蓋鋁箔，基本結構為保護層、鋁箔、熱封層，封口鋁箔的表面必須能與熱封工序兼容，熱封覆蓋硬片，使成型泡罩具有優良的阻隔性。

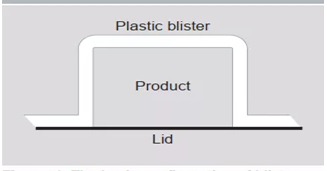

▲圖 成型藥品泡罩

藥品經常會出現受潮、變質等現象，其主要原因是成型藥品泡罩在其生產過程中，受各各種因素的影響，難以確保每個環節符合相關標準。而在流通環境，環境的溫濕度并不是一成不變的。特別是泡罩材料的防潮性能在不同的溫濕度條件下，其結果也會發生改變。因此，需重點關注泡罩材料在不同的實驗條件下，是否能保持良好的透濕性能。

泡罩成品尺寸較小，市場上普遍使用的水蒸氣透過率測試儀大多是針對膜片材質的，所以其適配的夾具和精準控制溫濕度條件是測試成敗的關鍵。參考標準YBB 00212005-2015、GB/T 31355-2014，實驗條件選用：23℃、90%RH和38℃，90%RH。

測試方法與原理：水蒸氣透過率的測試方法有紅外傳感器法、電解傳感器法、濕度傳感器法、杯式法。本次采用藥包材的仲裁方法紅外傳感器法，其測試范圍可達0.00001~1 g/(pkg?24h)。儀器先通過標準膜進行校準，建立標準曲線。

測試過程中干燥的氮?dú)庠诎b件內流動，包裝件外側則置于設定的溫濕度環境中，由于包裝內外存在一定的濕度差，水蒸氣從高濕側通過泡罩壁向低濕側滲透，透過泡罩壁的水蒸氣隨著載氣傳送到紅外水分傳感器中，檢測一定時間內泡罩產生的電信號，通過標準膜的電壓值與水蒸氣透過率成線性關系，可分析出包裝件的水蒸氣透過率。

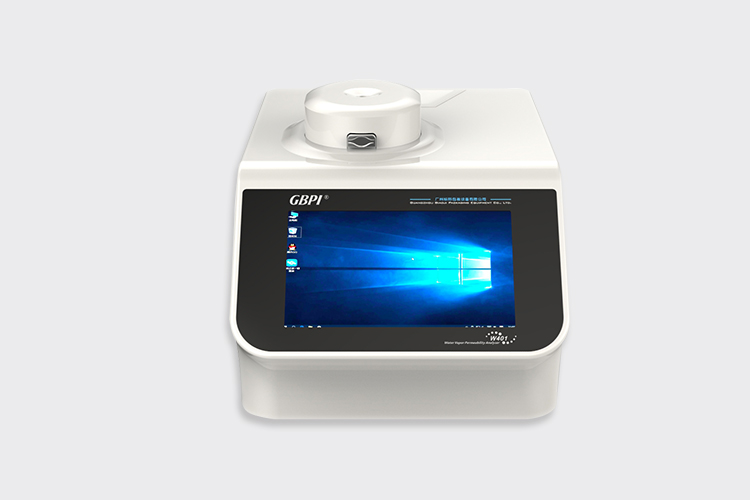

材料與儀器：成型藥品泡罩，廣州標際W401 2.0 紅外法水蒸氣透過率測定儀，泡罩夾具

測試過程：樣品放進23℃的環境中狀態調節48h后，安裝到泡罩夾具，涂膜密封脂，把夾具安裝到儀器腔體位置。流量設置為20mL/min，開始測試。

01

樣品放到夾具上

02

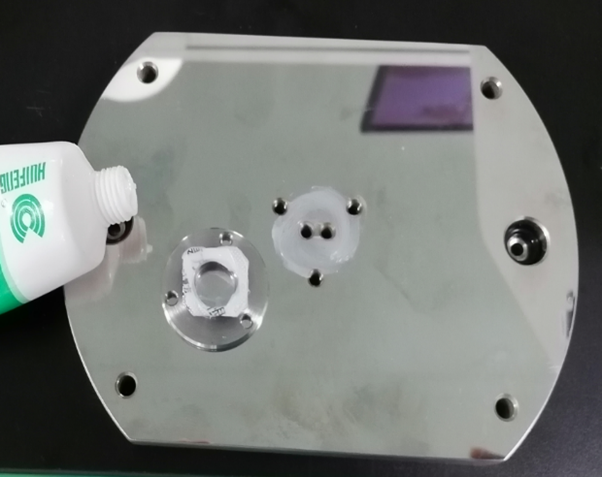

涂膜密封脂

03

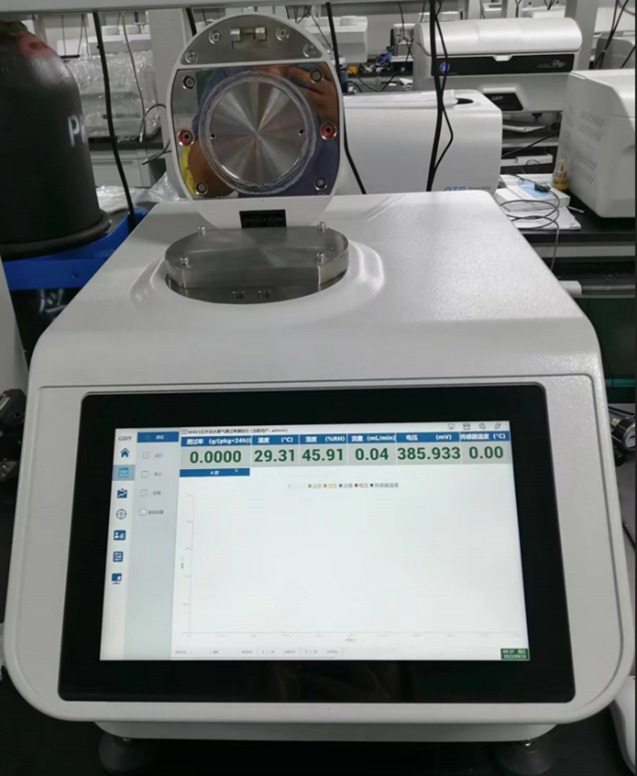

夾具固定在測試腔上，開始測試

成型藥品泡罩泡罩水蒸氣透過率測試結果：

成型藥品泡罩在生產工藝、流通環境中會受到各種條件因素的影響。成型泡罩產品的透濕性能與基材膜片透濕性能并不等同，對于成型泡罩產品的質量把控不能只停留在基材硬片、覆蓋膜的檢測，還需定制適配夾具附件，智能化設備實現更為精準的水蒸氣透過率的測試。除了水蒸氣透過率的測試，還需考慮成型泡罩的密封性能、熱封性能等測試，全方位保障藥品質量安全。
